ARDUINO Y SENSORES
1.Cuales son las partes del arduino UNO y el NANO

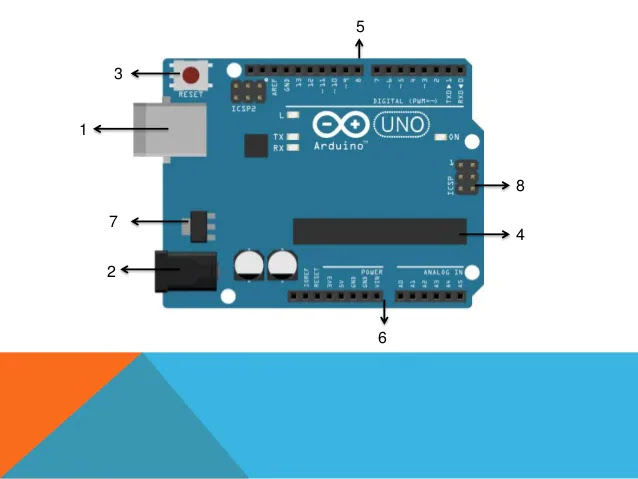

ARDUINO UNO
1. PUERTO USB
A través de este puerto podemos, mediante un cable, conectar nuestro Arduino a la computadora para programarlo. También suministra la energía para el funcionamiento del mismo.2. FUENTE DE ALIMENTACIÓN
Es la fuente principal de energía del Arduino una vez que esta desconectado a la computadora. Esto se hace a través de un accesorio que contiene un espacio para la colocación de pilas comerciales, y un cable que se enchufa en el orificio señalado.
3. BOTÓN DE RESET
El botón de reset cumple la función de reiniciar el programa que tiene cargado el Arduino en el micro controlador No lo borra, sino que lo hace comenzar desde el inicio
4. MICRO CONTROLADOR
Esta parte ya fue explicada anteriormente. El micro controlador que usa el Arduino (ATMega328), es manufacturado por la compañía Atmel, en California Esta compañía esta dedicada exclusivamente a la fabricación de componentes electrónicos de la mas alla tecnología
5. PINES DIGITALES
Son los pines que únicamente pueden procesar voltajes de 5v y Ov. Se llaman digitales, ya que estos dos voltajes son el fundamento de la electrónica digital, que a partir de estos de ellos y una serie de compuertas lógicas, logran ensamblar circuitos capaces de realizar acciones complejas para la simplicidad de su principal funcionamiento
6. PINES ANALÓGICOS
Son aquellos pines del Arduino que tiene la capacidad de procesar distintos valores de electricidad a los elementos del circuito. vollaje de entre 0 a 5v. Sirven para brindar
7. PINES ICSP ICSP
es la abreviatura en inglés «programación serial dentro del circuito»>. Son seis pines destinados a la recepción de código. Esto te permite tener capacidad extra, antes ocupada por el otros elementos del circuito.
ARDUINO NANO
El microcontralador ATmega328P es el cerebro del Arduino Nano. Si echas un vistazo al esquema del Arduino Nano podrás ver que está conectado directamente a todos los pines digitales y analógicos.
El botón RESET está conectado al pin RESET del microcontrolador y por tanto permite reiniciar el microcontrolador. Esto significa que todo el código programado será ejecutado nuevamente, tal y como si el sistema se acabara de conectar a la alimentación.
A diferencia de otras placas como Arduino UNO y Arduino MEGA, el Arduino Nano utiliza un conector USB Mini-B. Este conector puede ser utilizado para alimentar y programar la placa utilizando un cable USB.
el chip FT232RL es un chip muy versátil cuya principal función es operar como un adaptador USB-Serie.
la funcionalidad de los LEDs presentes en la placa:
-LED ON: este LED está conectado a la salida del selector de voltaje, por lo tanto se enciende cuando la placa está siendo alimentada correctamente.
-LED Tx: pestañea cuando el Arduino transmite información al ordenador. Esto permite comprobar de forma simple si la placa está realmente transmitiendo información.
- LED Rx: pestañea cuando la placa recibe información del ordenador. De este modo se puede comprobar si realmente se está efectuando la comunicación.
- LED Integrado: este LED está conectado al pin digital 13 y es denotado como LED_BUILTIN. Para encenderlo/apagarlo es necesario poner este pin en un estado alto (HIGH)/bajo(LOW).
2. Hacer un cuadro comparativo entre los dos arduinos anteriores.
SENSOR HC-SR04:
a.¿que es?:El sensor HC-SR04 es un sensor de distancia de bajo costo, su uso es muy frecuente en la robótica
B. ¿Cuales son sus partes?:
Este sensor consta de 4 pines, alimentación (Vcc), un disparador (Trig), el receptor (Echo) y masa (GND). Para el correcto funcionamiento del sensor es necesario el conectar estos 4 pines.
C. Cual es su función: su uso es muy frecuente en la robótica, utiliza transductores de ultrasonido para detectar objetos.
Sensor Tactil Mini Touch Ttp223 Capacitivo Azul para Arduino3:
a.¿que es?:
es un sensor touch capacitiva tiene un panel táctil que fue diseñado para reemplazar un pulsador físico y su estado normal se encuentra en un cero lógico es decir si no tienes pues cerca tu dedo o algún una parte de tu cuerpo al sensor no estará activado
b.¿cuales son sus partes?:
-Indicador de energia: LED verde, encendido a la derecha que es brillante; – area tactil: a un icono de huella digital dentro del area, puede tocar el dedo del gatillo.
-Posiciones de orificios: 4 tornillos M2 de diametro de orificio de posicionamiento es de 2,2 mm, la colocacion del modulo es facil de instalar, para lograr la combinacion entre modulos
c.¿cual es su funcion?
Cuando un dedo toca la posición correspondiente, la salida del módulo es alta, si no se toca durante 12 segundos, cambia al modo de baja potencia. Tipo Jog: el estado inicial es bajo, alto toque, no tocar es bajo (toque similar de una función de botón)
Sensor De Movimiento Infrarrojo Pir Hc-sr501 para Arduino:
a.¿que es?:
Los sensores infrarrojos pasivos son ideales para proyectos de detección de dichos movimientos. El sensor HC-SR501, sólo funciona cuando alguien se mueve en la franja que puede barrer su detector.
b.¿cuales son sus partes?:
Este sensor de movimiento PIR tiene 3 pines, VCC, OUTPUT y GND, 2 potenciómetros para ajustar la sensibilidad y la demora. El retardo se puede configurar entre 5 y 300 segundos mientras que el potenciómetro de sensibilidad ajusta el rango de detección de aproximadamente 3 metros a 7 metros.
c.¿cual es su funcion?:
El sensor HC-SR501, sólo funciona cuando alguien se mueve en la franja que puede barrer su detector. Puede detectar movimiento de 3 hasta 7 metros de distancia.
sensor De Humedad Del Suelo Arduino Modulo Hl -69
a.¿que es?:
Éste sirve para envíar una señal analógica, la cual
variará en función de la cantidad de humedad a la que el sensor esté expuesto.
b.¿cuales son partes?:
Este sensor se compone de dos partes, la sonda con forma de horquilla que se tiene que clavar en la tierra, y un módulo electrónico que usaremos para conectar la sonda con Arduino. Funciona con una alimentación de 3,3V o 5V que se administrará mediante los pines VCC y GND. El led rojo se encenderá cuando estemos alimentándolo.
c.¿cual es su funcion?:
Este sensor es aquel que controla de humedad del suelo o tierra de plantas y es el sensor perfecto para plantas conectadas! El sensor es muy sencillo de utilizar ya que devuelve una tensión proporcional al nivel de humedad medido. De esta manera se puede saber con relativa precisión si la tierra está seca, húmeda o tiene demasiada agua. Las puntas del sensor están tratadas para resistir mejor la oxidación y alargar su vida útil.
Sensor Detector De Lluvia Agua Fc -37 Arduino:
a.¿que es?:
Un sensor de lluvia es un sensor diseñado para la detección de agua, que puede ser ampliamente utilizado para detectar lluvia, nivel de agua e incluso fugas de líquidos. Es fácil de usar y muy económico
b.¿cuales son partes?:
Consiste en dos placas separadas entre sí por una distancia determinada. Ambas placas están recubiertas de una capa de material conductor.
Se puede utilizar en acuapónicos, hidropónicos o sistemas automáticos de cuidado de plantas en exterior, pero generalmente se utiliza para detectar si está lloviendo. También puede usarse para controlar la cantidad de agua que tenemos en un depósito
Display 7 Segmentos 4 Digitos I2c Para Arduino:
a.¿que es?:
es un módulo de pantalla de 12 pines con un tubo digital común de 4 puntos (0,9 cm) con un punto de reloj. El chip controlador es TM1637. Solo necesita 2 líneas de señalización para permitir que el MCU controle el tubo digital de 4 bits y 8 segmentos
b.¿cuales son partes?:
Tubo digital: ánodo habitual de 4 dígitos con un tubo digital de 0,9 cm con un punto de puntuación, resaltado en rojo. Agujero de posición: 4 agujeros de posicionamiento de tornillo M2, el diámetro del agujero es de 2,2 mm, lo que hace que el módulo sea fácil de instalar y posicionar, y realiza la combinación de módulos. Tamaño: 42 x 24 x 12 mm. El grado de interfaz de control puede ser de 5 V o 3,3 V
su funcion es la de mantener 8 pines para iluminar los 7 segmentos más el punto, y poner otros 4 pines para indicar a cuál de los dígitos corresponde la información que ponéis en a, b, c, d, e, f, g, h.
